2013 New brand MC4 X branch solar connector, waterproof and dust proof.

FOB Reference Price:Get Latest Price
US $4.4-5.5 / Pairs | 10 Pair/Pairs (Min. Order)
Report Suspicious Activity
Overview
Quick Details
Place of Origin:
Jiangsu, China (Mainland)
Brand Name:
R&X
Model Number:
R4-X
Type:
Adapter
Application:
Solar power system
Gender:
Male and female
Is_customized:
Yes
Standard:
DIN V VDE V 0126-3/12.06
Flame:
UL94-VO&UL94-5VA
Certificated:
TUV
Suitable cable cross sections:
2.5/4/6mm sq
Waterproof:
IP 67
Contact material:
Copper tin plated
Supply Ability
Supply Ability:
10000 Pair/Pairs per Day
Packaging & Delivery
Packaging Details
10pairs/carton, neutral packing, 25*14*25 cm
Port
SHANGHAI/SHENZHEN
Lead Time :
3-5 work days after we receive your payment

Specifications

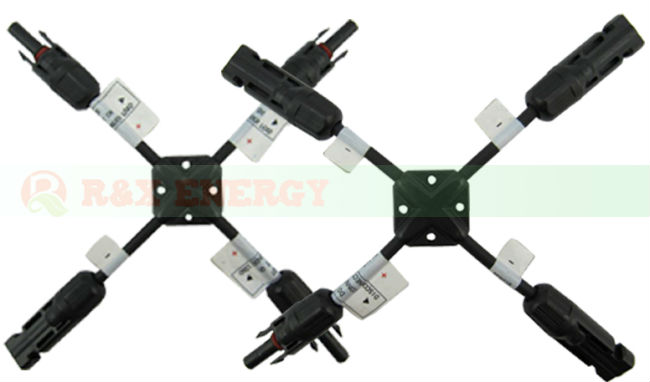

MC4 X branch solar connector
1.TUV&UL certificated;
2.Auto-lock for solar cable connecting;
3.Widely used in solar system

2013 New brand MC4 X branch solar connector, waterproof and dust proof.







Sample Purchase online: Click here









Techincal Data

Rate voltage

1000V

Rated current

25A(2.5mm2) , 36A(4mm2,6mm2)

Test voltage

6KV(50Hz)

Protect degree

IP67

Insulation material

PPO

Contact material

Copper sliver plated

Operating temperature

-40°C~+90°C

Safe class

2

Flame class

UL94-V0

Contact resistance of plug connectors

≤5mΩ

Insertion force

≤50N

Withdraw force

≥50N

Suitable cable

2.5mm2/4mm2/6mm2(AWG14/12/10)

Locking system

Snap in

Drawing

.jpg













Description

1. Acc.to DIN V VDE V 0126-3/12.06,UL1703 standard.



2. highly robustness,UV-Resistance,



3. Connector adopts touch and insertion of reed with inner-knob type.



4. Auto-lock equipment of male and female points enable connection more easy and reliable.



5. Popular figure suit most of field installation



6. Simple on-site processing



7. Accommodates PV cable with deferent insulation diameters



8. High current carrying capacity












 MC4 X 3F1M.jpg



MC4X 3M1F.jpg



-1 .jpg





DSC_2663













Assembly Instructions



1. During self assembly, parts and tools other than those stated by TOP HENGDA are used or if the preparation and assembly instructions described here are disregarded then neither safety nor compliance with the technical data can be guaranteed.



2. For protection against electric shock, PV connectors must be isolated from the power supply while being assembled or disassembled.



3. The end product must provide protection from electric shock.



4. Unplugging under load: PV plug connections muct not be unplugged while under load. They can be placed in a no load state by switching off the DC/AC converter or breaking the AC circuit interrupter. Plugging and unplugging while under voltage is permitted.



5. Disconnected connectors should be protected from dirt and water with sealing caps.



6. Plugged parts are watertight IP67












Assemble solar connector with cable

1. Push the crimped contact into the socket resp. Plug insulator until it engages. Pull lightly on the lead to check that the metail part has engaged.

2. Screw on the cable gland, hand-tight, with the tools PV-STX,tightening torque about:2.2 Nm.




3. Mount the connector together until they engage. Check correct engagement by pulling on the coupling




4. Compress the two snap-in springs by hand or with the PV STX tool and separate the coupling
